Persyaratan Desain, Manufaktur, dan Pemeliharaan Alat Pengeboran Batuan
Alat pengeboran batuan merupakan sistem transfer energi yang lengkap. Bor batuan menciptakan benturan dan putaran, adaptor tangkai dan baja bor mentransmisikan energi tersebut, dan mata bor menerapkannya ke batuan. Jika ada bagian dari rantai ini yang menjadi titik lemah, efisiensi pengeboran, akurasi lubang, umur alat, dan biaya operasional akan terpengaruh.
Untuk pekerjaan pertambangan, pembuatan terowongan, penggalian, dan infrastruktur, kinerja pengeboran yang baik tidak hanya berasal dari satu komponen saja. Hal ini membutuhkan peralatan yang kompatibel, desain alat yang tepat, kualitas manufaktur yang stabil, material yang sesuai, perlakuan panas yang benar, dan penggunaan di lapangan yang cermat.
Tujuannya sederhana: mentransfer energi secara efisien, memecah batuan secara efektif, menjaga koneksi yang andal, mengurangi waktu henti, dan mencapai biaya terendah per meter pengeboran yang memungkinkan.
Persyaratan Inti untuk Peralatan Pengeboran Batuan
Sistem alat pengeboran yang andal harus memenuhi beberapa persyaratan umum:
Transfer energi benturan dan rotasi yang efisien.
Kemampuan memecah batuan yang efektif
Kompatibilitas dengan bor batu dan formasi batuan
Struktur yang sederhana, tahan lama, dan mudah diproduksi.
Prosedur perawatan dan pengasahan ulang praktis.
Masa pakai yang stabil dan pengoperasian yang ekonomis.
Ketahanan terhadap kelelahan, abrasi, korosi, dan keausan sambungan.
Setiap komponen memiliki kondisi operasi yang berbeda. Batang bor harus mampu bertahan terhadap benturan, tekukan, puntiran, dan korosi. Badan mata bor harus mampu menopang sisipan karbida sekaligus tahan terhadap keausan dan keretakan. Sambungan berulir harus mampu mentransmisikan energi tanpa mengendur atau aus. Tuntutan yang berbeda ini harus dipertimbangkan selama perancangan dan pembuatan.
Desain Baja Bor Terintegrasi

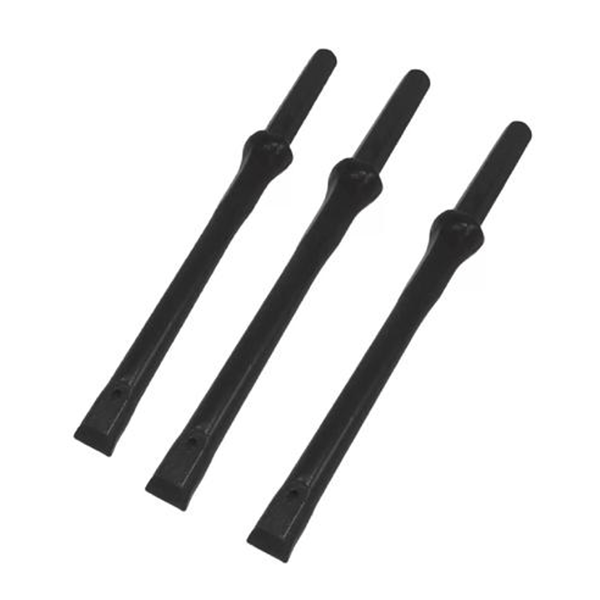

Baja bor integral menggabungkan tangkai, badan batang, dan mata bor menjadi satu komponen. Karena tidak dapat dipisahkan menjadi bagian-bagian yang dapat diganti, desainnya harus bertujuan untuk mencapai masa pakai yang seimbang di semua bagian.
Jika satu bagian mengalami kegagalan jauh lebih cepat daripada bagian lainnya, nilai ekonomi dari keseluruhan alat akan berkurang. Misalnya, mata bor yang kuat tidak akan banyak berguna jika ujung tangkainya cepat aus, dan badan batang yang tahan lama tidak dapat mengimbangi keausan mata bor yang cepat.
Perlakuan panas sangat penting. Area yang berbeda pada baja bor integral mungkin memerlukan tingkat kekerasan dan ketangguhan yang berbeda. Zona pelunakan yang terbentuk selama proses manufaktur dapat memengaruhi umur kelelahan secara signifikan. Jika zona ini terletak di area dengan tegangan tinggi di mana gelombang benturan bergabung, risiko patahan dapat meningkat.
Ujung tangkai membutuhkan kekerasan permukaan yang baik untuk ketahanan aus dan ketangguhan internal yang cukup untuk menyerap benturan berulang. Transisi antara zona keras dan tangguh harus bertahap. Perubahan mendadak pada kekerasan atau struktur mikro dapat menciptakan konsentrasi tegangan dan mengurangi keandalan.
Kelurusan, Kondisi Permukaan, dan Umur Kelelahan
Kualitas permukaan baja bor memiliki pengaruh langsung terhadap kinerja kelelahan. Cacat kecil dapat menjadi titik awal keretakan akibat benturan berulang.
Cacat yang berpotensi berbahaya meliputi:
Goresan dan penyok
Lubang korosi
Lapisan permukaan yang mengalami dekarburisasi
Kerak oksida
Tanda pengenal yang tajam
Bekas pengerjaan mesin yang kasar
Radius transisi kecil di bagian bahu.
Ujung tangkai tidak lurus.
Permukaan tangkai yang tidak tegak lurus
Ujung batang bor yang tidak tegak lurus terhadap sumbu batang dapat menciptakan beban benturan eksentrik. Hal ini dapat mempercepat kelelahan batang bor, merusak permukaan piston bor batuan, meningkatkan keausan spline, dan menciptakan getaran serta kebisingan yang tidak perlu.
Para produsen harus menggunakan prosedur pemesinan, perlakuan panas, pelurusan, dan inspeksi yang terkontrol. Kontraktor harus menyingkirkan batang yang rusak dari layanan sebelum cacat permukaan berkembang menjadi patahan kelelahan.
Perlindungan Korosi dan Shot Peening
Peralatan pengeboran batuan sering bekerja di lingkungan yang basah dan korosif. Air tambang, cairan pengeboran, dan kelembapan penyimpanan dapat menciptakan lubang korosi yang mengurangi ketahanan terhadap kelelahan.
Perlindungan korosi harus mencakup permukaan luar batang dan lubang pembilas internal jika ada. Pelapis berbasis fosfat, oli pelindung, lilin, atau sistem pencegahan korosi lain yang disetujui dapat digunakan sesuai dengan proses pabrikan dan persyaratan lingkungan setempat.
Shot peening juga dapat meningkatkan kinerja ketahanan lelah. Proses ini memperkenalkan tegangan tekan ke lapisan permukaan, membantu menahan inisiasi retak. Ukuran butiran, kecepatan, cakupan, dan kontrol proses yang tepat harus divalidasi untuk baja bor dan geometri spesifik. Nilai proses historis merupakan referensi yang berguna, tetapi tidak boleh diadopsi tanpa konfirmasi teknik.
Desain Mata Bor dan Pemilihan Karbida
Mata bor harus sesuai dengan jenis batuan, metode pengeboran, diameter lubang, dan daya rig. Mata bor jenis blade, cross bit, button bit, dan desain lainnya memiliki kekuatan dan keterbatasan yang berbeda.
Mata bor tipe pisau sederhana dan dapat berguna dalam pengeboran lubang dangkal atau kecil. Namun, mata pisaunya mungkin aus tidak merata dan mungkin lebih terbatas pada diameter besar atau kondisi batuan yang sulit.
Mata bor kancing menawarkan tata letak kancing yang fleksibel dan pemecahan batuan multi-titik. Mata bor ini dapat memberikan efisiensi yang lebih tinggi, retensi ukuran yang lebih baik, dan interval pengasahan ulang yang lebih lama dalam aplikasi yang sesuai. Jumlah kancing, diameter, proyeksi, jarak, kemiringan, dan desain pembilasan harus dipilih sebagai suatu sistem.
Pemilihan karbida membutuhkan keseimbangan antara ketahanan aus dan ketangguhan. Karbida dengan tingkat kekerasan yang lebih tinggi mungkin lebih tahan terhadap abrasi tetapi lebih sensitif terhadap beban berlebih, guncangan termal, dan pengasahan ulang yang buruk. Karbida dengan tingkat ketangguhan yang lebih tinggi mungkin lebih tahan terhadap benturan dan variasi batuan tetapi dapat lebih cepat aus pada formasi yang sangat abrasif.
Oleh karena itu, jenis karbida yang tepat harus dipastikan melalui uji lapangan, dengan mempertimbangkan daya abrasi batuan, kekerasan, kondisi patahan, energi pengeboran, pembilasan, dan masa pakai yang diinginkan.
Ketahanan Tombol dan Kekuatan Badan Mata Bor
Mata bor kancing dapat menggunakan metode penyisipan panas atau pengepresan dingin untuk mengamankan kancing karbida. Pada penyisipan panas, badan mata bor yang dipanaskan akan memuai, memungkinkan kancing dipasang sebelum baja menyusut selama pendinginan. Pada pengepresan dingin, kancing dipaksa masuk ke dalam lubang melalui pemasangan interferensi yang terkontrol.
Kedua metode tersebut memerlukan dimensi lubang yang akurat dan interferensi yang tepat. Interferensi yang berlebihan dapat menyebabkan karbida retak atau badan mata bor mengalami deformasi plastis. Interferensi yang tidak cukup dapat menyebabkan pergeseran atau hilangnya kancing.
Badan mata bor harus tetap cukup kuat untuk menopang kancing selama pengeboran, terutama pada bagian pengukur. Kancing pengukur mengalami kontak dan abrasi yang signifikan pada dinding samping. Jika lubang kancing berubah bentuk, kancing pengukur dapat mengendur dan mata bor dapat kehilangan diameter dengan cepat.
Desain mata bor kancing yang baik juga membutuhkan ruang pembilasan yang memadai. Pembuangan serpihan yang buruk meningkatkan kebutuhan pengasahan ulang, panas, abrasi, dan konsumsi energi. Alur muka dan lubang pembilasan yang dirancang dengan baik membantu membuang serpihan dari dasar lubang.
Penggunaan dan Pemeliharaan Lapangan yang Benar
Bahkan alat pengeboran kelas premium pun dapat mengalami kegagalan dini jika digunakan secara tidak benar. Rutinitas pengoperasian yang disiplin sangat penting.
Selama proses pembentukan lubang, terapkan benturan terkontrol dan kurangi gaya umpan hingga lubang terbentuk. Setelah mata bor terarah dengan benar, pengeboran dapat dilanjutkan dengan pengaturan operasi yang direkomendasikan. Umpan yang berlebihan dapat meningkatkan tegangan lentur dan mempercepat keausan mata bor. Umpan yang kurang dapat menciptakan tegangan tarik yang berbahaya dan pengeboran yang tidak efisien.
Hindari memukul alat bor dengan palu selama pemasangan atau pelepasan. Gunakan alat pelepasan khusus. Kerusakan eksternal akibat palu, batu, atau penanganan yang tidak tepat dapat mengurangi masa pakai material secara signifikan.
Jaga agar sambungan berulir tetap bersih dan terlumasi dengan gemuk ulir yang sesuai. Selongsong kopling atau area ulir yang panas dapat mengindikasikan gesekan berlebihan, pemasangan yang buruk, kontaminasi, atau keausan. Kopling dan batang yang rusak harus diperbaiki atau diganti sebelum merusak komponen lain.
Jangan pernah membiarkan penembakan kosong yang berkepanjangan, di mana piston bor membentur baja bor tanpa mata bor ditopang pada batuan. Hal ini dapat menciptakan tegangan tarik pantulan yang parah dan merusak sisipan karbida, penahan kancing, ujung tangkai, dan batang bor.
Asah ulang mata bor sebelum keausan menjadi berlebihan. Mata potong yang terlalu aus sulit diperbaiki tanpa membuang karbida dan mungkin sudah menimbulkan kerusakan yang mengurangi kinerja alat. Pengasahan harus menggunakan roda yang sesuai, tekanan sedang, dan metode pendinginan yang tepat untuk mencegah panas berlebih dan retak.
Kesimpulan
Kinerja alat pengeboran batuan bergantung pada sistem lengkap yang meliputi desain, material, manufaktur, pengoperasian, dan pemeliharaan. Baja bor yang kuat saja tidak cukup. Geometri mata bor yang baik saja tidak cukup. Seluruh rangkaian bor harus kompatibel dengan rig, formasi batuan, dan tujuan pengeboran.
Dengan mengendalikan kualitas permukaan, perlakuan panas, perlindungan korosi, pemilihan karbida, retensi tombol, desain pembilasan, dan praktik operator, kontraktor pengeboran dapat meningkatkan konsistensi penetrasi, mengurangi waktu henti yang tidak direncanakan, dan memperpanjang umur pakai alat pengeboran.
